Línea de producción automática de piezas de fundición (montaje de núcleos, vertido, toma de piezas)
Breve Línea de producción de fundición automática
Los equipos de la línea unitaria (excepto los robots articulados) son desarrollados, procesados y fabricados de forma independiente por nuestra empresa.
Esta unidad es una unidad de producción automática, cuyo objetivo es completar el ajuste del núcleo, la extracción cuantitativa de aluminio líquido, el vertido automático, el enfriamiento de la fundición y la toma de piezas para los clientes. La unidad de vertido automático de piezas fundidas de aleación de aluminio consta de diferentes tipos de posiciones de vertido (2-4 máquinas de fundición), niveles de alimentación (dos hornos de preservación del calor), un conjunto de dispositivos de ensamblaje del núcleo, un robot de vertido, una estación de limpieza de cucharas, posiciones de recogida y otras piezas auxiliares. Cada dispositivo está conectado por un robot.
Al verter, el robot acciona el brazo vertedor y el servomotor del brazo vertedor hace girar la cuchara vertedora para realizar el vertido de aluminio líquido y la limpieza de la cuchara vertedora. La cuchara puede moverse libre y cómodamente en el espacio efectivo. La rotación de la cuchara se utiliza para verter, recoger y limpiar cuantitativamente. Cada movimiento es impulsado por un servomotor para completar el mecanismo de transmisión correspondiente. La cuchara tiene una velocidad uniforme y un movimiento suave durante su funcionamiento. La cantidad de sopa permaneció sin cambios con el cambio del nivel del líquido, dependiendo del ángulo de rotación cuantitativo de la sonda de posicionamiento y la cuchara, y la precisión de la repetición fue alta. Varias máquinas de fundición en la unidad de vertido pueden dosificar diferentes pesos de aluminio líquido según la configuración.
El montaje del núcleo y la toma de piezas se realizan mediante un robot articulado que mira hacia abajo. La pinza de núcleo inferior y la parte posterior de la pinza de recogida están integradas, y la pinza se selecciona de acuerdo con la señal del equipo y la rotación del cabezal del Robot conjunto para completar la acción correspondiente. El robot puede moverse en línea recta (servocontrol) sobre la armadura para cubrir múltiples estaciones de fundición. El robot que mira hacia abajo tiene una gran flexibilidad, lo que puede evitar eficazmente la rotura del núcleo de arena durante el proceso de manipulación.
Toda la línea de unidades está equipada con barandillas mecánicas perfectas, protección fotoeléctrica y protección de enclavamiento de señal.

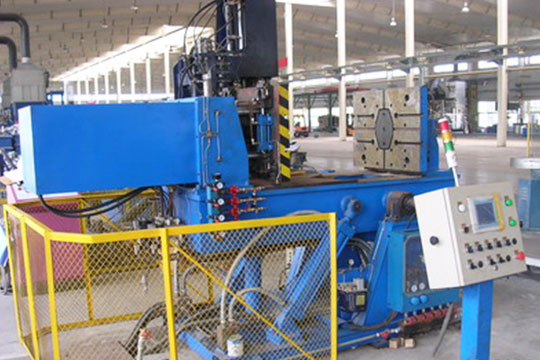

En la fabricación moderna, la demanda de componentes metálicos duraderos, livianos y de alta calidad continúa aumentando en industrias como la automotriz, aeroespacial y de maquinaria industrial. Los métodos de fundición tradicionales a menudo tienen dificultades para mantener la precisión dimensional y la integridad estructural en condiciones de alta temperatura, especialmente cuando se trabaja con aluminio, magnesio y otras aleaciones no ferrosas. ElMáquina de fundición por gravedad basculante duradera J338 de alta temperaturaaborda estos desafíos combinando una construcción robusta, un control de inclinación preciso y una gestión térmica avanzada para producir piezas fundidas sin defectos a escala.
Los sectores manufactureros mundiales están dando cada vez más prioridad a los componentes de alta precisión y alto rendimiento. Los bloques de motor, las carcasas de transmisión, los soportes estructurales y las carcasas de bombas son ejemplos de piezas donde la integridad del material y la precisión dimensional son fundamentales. Las máquinas de fundición por gravedad convencionales pueden enfrentar desafíos como defectos de contracción, porosidad o fatiga térmica, especialmente en operaciones continuas a alta temperatura.
La necesidad de soluciones de fundición duraderas y de alta temperatura ha llevado a los fabricantes a adoptar máquinas de fundición por gravedad basculantes especializadas. Al garantizar un llenado controlado del molde y una gestión térmica estable, estas máquinas brindan una calidad constante y minimizan los desechos, lo que respalda una producción rentable.
La fundición por gravedad inclinada aprovecha el principio del flujo controlado de metal fundido hacia el molde inclinando gradualmente el crisol o el molde. Este enfoque reduce la turbulencia, evita el atrapamiento de gas y garantiza una solidificación uniforme. El modelo J338 integra varias tecnologías clave:
Materiales resistentes a altas temperaturas: Los crisoles, los tubos ascendentes y los moldes están revestidos con materiales refractarios que resisten ciclos térmicos repetidos.
Mecanismo de inclinación preciso: El ángulo de inclinación y la velocidad controlados garantizan un flujo de metal constante, lo que reduce los defectos y mejora el acabado de la superficie.
Sistema de gestión térmica: Los sensores monitorean el metal fundido y las temperaturas del molde para evitar cierres fríos, puntos calientes y la formación de microestructuras desiguales.
Monitoreo y control automatizados: La adquisición de datos en tiempo real permite la optimización de procesos y el mantenimiento predictivo.
Estas tecnologías en conjunto mejoran la calidad de la fundición, la seguridad operativa y la confiabilidad de la máquina.
La máquina J338 cuenta con una robusta estructura de acero diseñada para soportar operaciones a alta temperatura y tensiones mecánicas. Su conjunto de crisol o molde basculante está reforzado con materiales resistentes al calor y al desgaste, asegurando una larga vida útil.
Los aspectos más destacados del rendimiento incluyen:
Inclinación controlada para un llenado suave del molde
Capacidad de operación a alta temperatura sin comprometer la precisión dimensional
Soporte para aluminio, magnesio y otras aleaciones no ferrosas
Alta repetibilidad y variación mínima de ciclo a ciclo
La combinación de un control preciso de la inclinación y la estabilidad térmica permite a los fabricantes producir piezas fundidas complejas con una calidad superficial e integridad estructural superiores.
Varios factores críticos influyen en la calidad y el rendimiento de la fundición por gravedad basculante a alta temperatura:
Precisión de inclinación: La velocidad o el ángulo de inclinación incorrectos pueden provocar turbulencias, aire atrapado o un llenado incompleto.
Estabilidad térmica: Las fluctuaciones de temperatura en el metal fundido o en el molde pueden provocar defectos de contracción, cierres en frío o una microestructura desigual.
Diseño de puertas y contrahuellas: La entrada optimizada garantiza un flujo y solidificación uniformes del metal.
Características de la aleación: Cada tipo de aleación responde de manera diferente a las condiciones de temperatura y flujo, lo que requiere parámetros de proceso ajustables.
El monitoreo efectivo y el control automatizado en el J338 mitigan estas variables para lograr resultados consistentes de alta calidad.
Seleccionar un proveedor confiable para máquinas de fundición por gravedad inclinables de alta temperatura es crucial. Las consideraciones clave incluyen:
Calidad de los componentes refractarios y resistentes al desgaste.
Experiencia con procesos de fundición de aleaciones específicas.
Cumplimiento de estándares internacionales de seguridad y calidad.
Soporte técnico para instalación, capacitación y mantenimiento.
Un proveedor confiable garantiza un tiempo de inactividad mínimo, una calidad de fundición constante y confiabilidad operativa a largo plazo.
Incluso con máquinas avanzadas, los fabricantes enfrentan desafíos:
Mantener una calidad constante durante operaciones prolongadas a alta temperatura
Gestión de la fatiga térmica y el desgaste en moldes y crisoles.
Integración de sistemas automatizados en líneas de producción existentes
Capacitación del operador para utilizar eficazmente controles automatizados y funciones de monitoreo.
Abordar estos desafíos requiere una combinación de diseño de máquina robusta, personal capacitado y gestión de procesos disciplinada.
El modelo J338 es ampliamente aplicable en industrias que requieren precisión y durabilidad:
Automotor: Bloques de motor, carcasas de transmisión, componentes de suspensión
Aeroespacial: Soportes estructurales, carcasas y componentes de control livianos
Equipos industriales: Carcasas de bombas y motores, componentes de compresores
Sector energético: Piezas fundidas expuestas a altos ciclos térmicos y tensiones mecánicas.
En estas aplicaciones, la máquina J338 ofrece una calidad de fundición constante, minimiza las tasas de desechos y admite una producción de gran volumen con una eficiencia superior.
La industria de la fundición por gravedad inclinable a alta temperatura avanza hacia una mayor automatización, digitalización y sostenibilidad:
Integración con sistemas de ejecución de fabricación (MES) para monitoreo de procesos en tiempo real
Mantenimiento predictivo utilizando datos de sensores para reducir el tiempo de inactividad inesperado
Sistemas de calefacción energéticamente eficientes y mecanismos de inclinación optimizados
Compatibilidad mejorada con aleaciones recicladas y materiales ambientalmente sostenibles.
El desarrollo futuro se centra en una automatización más inteligente, una mayor eficiencia energética y una mejora continua de la calidad de la fundición en condiciones exigentes de alta temperatura.
P1: ¿Puede la máquina J338 manejar múltiples aleaciones?
Sí, admite aluminio, magnesio y otras aleaciones no ferrosas, con control térmico y de inclinación ajustable.
P2: ¿Cómo mejora la inclinación la fundición a alta temperatura?
La inclinación controlada reduce la turbulencia, el atrapamiento de gas y los defectos de contracción, lo que garantiza una solidificación uniforme y un acabado superficial superior.
P3: ¿Se requiere capacitación del operador?
Se necesitan operadores capacitados para configurar parámetros, monitorear la producción y mantener eficientemente el equipo de fundición de alta temperatura.
