Línea de producción automática de piezas de fundición (montaje de núcleos, vertido, toma de piezas)
Breve Línea de producción de fundición automática
Los equipos de la línea unitaria (excepto los robots articulados) son desarrollados, procesados y fabricados de forma independiente por nuestra empresa.
Esta unidad es una unidad de producción automática, cuyo objetivo es completar el ajuste del núcleo, la extracción cuantitativa de aluminio líquido, el vertido automático, el enfriamiento de la fundición y la toma de piezas para los clientes. La unidad de vertido automático de piezas fundidas de aleación de aluminio consta de diferentes tipos de posiciones de vertido (2-4 máquinas de fundición), niveles de alimentación (dos hornos de preservación del calor), un conjunto de dispositivos de ensamblaje del núcleo, un robot de vertido, una estación de limpieza de cucharas, posiciones de recogida y otras piezas auxiliares. Cada dispositivo está conectado por un robot.
Al verter, el robot acciona el brazo vertedor y el servomotor del brazo vertedor hace girar la cuchara vertedora para realizar el vertido de aluminio líquido y la limpieza de la cuchara vertedora. La cuchara puede moverse libre y cómodamente en el espacio efectivo. La rotación de la cuchara se utiliza para verter, recoger y limpiar cuantitativamente. Cada movimiento es impulsado por un servomotor para completar el mecanismo de transmisión correspondiente. La cuchara tiene una velocidad uniforme y un movimiento suave durante su funcionamiento. La cantidad de sopa permaneció sin cambios con el cambio del nivel del líquido, dependiendo del ángulo de rotación cuantitativo de la sonda de posicionamiento y la cuchara, y la precisión de la repetición fue alta. Varias máquinas de fundición en la unidad de vertido pueden dosificar diferentes pesos de aluminio líquido según la configuración.
El montaje del núcleo y la toma de piezas se realizan mediante un robot articulado que mira hacia abajo. La pinza de núcleo inferior y la parte posterior de la pinza de recogida están integradas, y la pinza se selecciona de acuerdo con la señal del equipo y la rotación del cabezal del Robot conjunto para completar la acción correspondiente. El robot puede moverse en línea recta (servocontrol) sobre la armadura para cubrir múltiples estaciones de fundición. El robot que mira hacia abajo tiene una gran flexibilidad, lo que puede evitar eficazmente la rotura del núcleo de arena durante el proceso de manipulación.
Toda la línea de unidades está equipada con barandillas mecánicas perfectas, protección fotoeléctrica y protección de enclavamiento de señal.

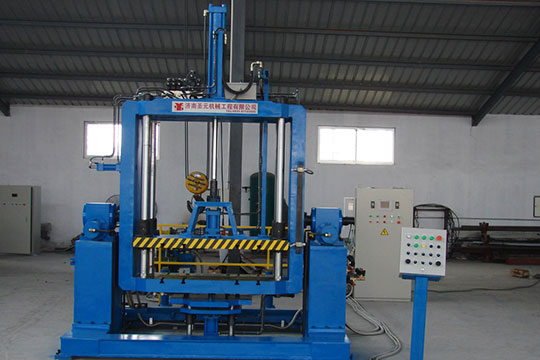

La demanda de componentes metálicos precisos, duraderos y de alta calidad está aumentando en los sectores automotriz, aeroespacial e industrial. Los métodos de fundición tradicionales a menudo tienen dificultades para cumplir con los requisitos combinados de precisión dimensional, acabado superficial e integridad estructural. ElMáquina de fundición por gravedad basculante multifuncional J3410aborda estos desafíos ofreciendo soluciones de fundición automatizadas y versátiles que se adaptan a una amplia gama de aleaciones manteniendo una alta precisión y eficiencia de producción. Esta máquina se ha convertido en un activo clave para los fabricantes que buscan operaciones de fundición confiables y flexibles.
Industrias como la automovilística y la aeroespacial requieren componentes como bloques de motor, carcasas de transmisión, carcasas de bombas y soportes estructurales con tolerancias estrictas. A medida que los materiales cambian hacia aleaciones ligeras de aluminio y magnesio, los procesos de fundición deben adaptarse para preservar el rendimiento mecánico y la calidad de la superficie. La fundición por gravedad convencional a menudo produce defectos como porosidad, contracción o cierres en frío, lo que limita el rendimiento y la consistencia.
El modelo J3410 aborda estos desafíos integrando capacidades multifuncionales, lo que permite la fundición de diversas aleaciones y geometrías de componentes al tiempo que minimiza los defectos y la variabilidad de la producción. Esta versatilidad permite a los fabricantes optimizar las líneas de producción y reducir los requisitos de herramientas, satisfaciendo la creciente demanda de componentes complejos de alto rendimiento.

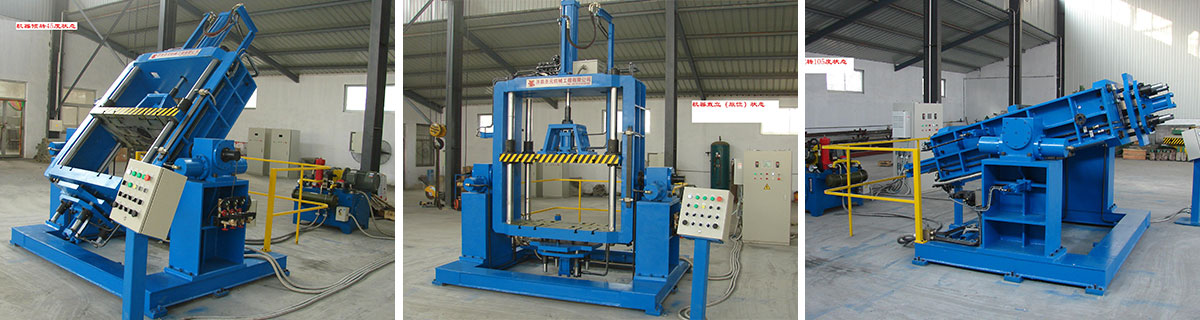

La fundición por gravedad basculante se basa en el flujo controlado de metal hacia los moldes a través de un mecanismo de inclinación gradual. Al controlar el ángulo de inclinación y la velocidad, se minimizan la turbulencia y el atrapamiento de gas, lo que garantiza una solidificación uniforme y una calidad superficial superior. El Multifuncional J3410 incorpora varias tecnologías avanzadas:
Control de inclinación automatizado: Regula con precisión la velocidad de inclinación y el ángulo para un llenado uniforme del molde.
Gestión térmica avanzada: Los sensores monitorean el metal fundido y las temperaturas del molde para evitar puntos calientes y microestructuras desiguales.
Sistemas optimizados de compuertas y elevadores: Diseñado para minimizar la contracción, mejorar el flujo del metal y garantizar el llenado completo de la cavidad.
Monitoreo en tiempo real y registro de datos: Permite a los operadores realizar un seguimiento de los parámetros del proceso, optimizar los ciclos y programar el mantenimiento predictivo.
Estas tecnologías en conjunto mejoran la precisión de la fundición, la repetibilidad y la eficiencia general de la producción.
La máquina J3410 está construida con un marco de acero rígido para soportar operaciones de alta temperatura y tensión mecánica. Su crisol basculante y su conjunto de molde utilizan materiales resistentes al calor y al desgaste, lo que permite un funcionamiento continuo de gran volumen.
Las características clave de rendimiento incluyen:
Mecanismo de inclinación controlado para un flujo suave de metal.
Compatibilidad con múltiples aleaciones, incluidas aluminio, magnesio y otras aleaciones no ferrosas
Control térmico preciso para una solidificación uniforme
Alta repetibilidad y bajas tasas de desperdicio
La combinación de construcción robusta, control automatizado y gestión térmica avanzada permite al J3410 ofrecer piezas fundidas consistentes y de alta calidad con una mínima intervención del operador.
Varias variables críticas influyen en los resultados de la fundición en los procesos de inclinación por gravedad:
Precisión de inclinación: Una velocidad o un ángulo de inclinación inexactos pueden provocar turbulencias, un llenado incompleto o atrapamiento de aire.
Estabilidad de temperatura: Las fluctuaciones en el metal fundido o la temperatura del molde pueden provocar contracción, porosidad o microestructuras desiguales.
Diseño de puertas y contrahuellas: El diseño adecuado garantiza un flujo uniforme del metal y su solidificación, reduciendo los defectos.
Comportamiento de la aleación: Las diferentes aleaciones tienen distintas propiedades térmicas y fluidas, lo que requiere parámetros de proceso ajustables.
El sistema de monitoreo automatizado del J3410 mitiga estos factores, manteniendo una calidad constante y una eficiencia de producción.
Seleccionar un proveedor confiable para la máquina J3410 implica evaluar varios criterios:
Calidad y durabilidad de componentes refractarios y resistentes al desgaste.
Experiencia en fundición de múltiples aleaciones y geometrías complejas.
Cumplimiento de estándares internacionales de calidad y seguridad.
Disponibilidad de soporte técnico, servicios de instalación y capacitación de operadores.
Un proveedor sólido garantiza un tiempo de inactividad mínimo, una producción eficiente y un servicio posventa confiable, que son fundamentales en entornos de fabricación de gran volumen.
Incluso con máquinas automatizadas multifuncionales, los fabricantes enfrentan desafíos:
Integración de nueva tecnología de fundición en líneas de producción existentes
Gestión de la fatiga térmica y el desgaste en moldes y crisoles.
Mantener una calidad de fundición constante durante tiradas de producción extendidas
Capacitar a los operadores para optimizar los parámetros automatizados para diferentes aleaciones y moldes.
Para abordar estos desafíos se requiere un diseño de máquina robusto, un control de procesos disciplinado y personal capacitado.
El J3410 es muy versátil y adecuado para numerosas aplicaciones industriales:
Automotor: Bloques de motor, carcasas de transmisión, componentes de suspensión
Aeroespacial: Soportes estructurales, carcasas y piezas de control ligeros
Equipos industriales: Carcasas de bombas y motores, componentes de compresores
Energía y potencia: Piezas fundidas expuestas a ciclos térmicos y tensiones mecánicas.
Sus capacidades multifuncionales permiten a los fabricantes manejar diversos requisitos de fundición sin comprometer la precisión, la calidad de la superficie o la integridad estructural.
La industria de la fundición por gravedad inclinada está evolucionando teniendo en cuenta la digitalización, la automatización y la sostenibilidad:
Integración con sistemas de ejecución de fabricación (MES) para optimización de procesos en tiempo real.
Mantenimiento predictivo utilizando datos de sensores y análisis de desgaste de componentes.
Mecanismos de calentamiento e inclinación energéticamente eficientes
Compatibilidad mejorada con aleaciones recicladas y prácticas ambientalmente sostenibles.
Los desarrollos futuros seguirán centrándose en una automatización más inteligente, una mayor eficiencia energética y un procesamiento adaptable de aleaciones múltiples, respaldando una producción de alta calidad y cumpliendo al mismo tiempo con los estándares ambientales y regulatorios.
P1: ¿Puede el J3410 manejar múltiples aleaciones?
Sí, admite aluminio, magnesio y otras aleaciones no ferrosas con control térmico y de inclinación ajustable.
P2: ¿Cómo mejora la automatización la calidad de la fundición?
El control de inclinación automatizado y el monitoreo en tiempo real reducen la turbulencia, el atrapamiento de gas y los defectos de contracción, lo que garantiza una precisión dimensional y un acabado superficial constantes.
P3: ¿Se requiere capacitación del operador?
Se necesitan operadores capacitados para configurar parámetros, monitorear la producción y mantener eficientemente el equipo de fundición multifuncional.
