Línea de producción automática de piezas de fundición (montaje de núcleos, vertido, toma de piezas)
Breve Línea de producción de fundición automática
Los equipos de la línea unitaria (excepto los robots articulados) son desarrollados, procesados y fabricados de forma independiente por nuestra empresa.
Esta unidad es una unidad de producción automática, cuyo objetivo es completar el ajuste del núcleo, la extracción cuantitativa de aluminio líquido, el vertido automático, el enfriamiento de la fundición y la toma de piezas para los clientes. La unidad de vertido automático de piezas fundidas de aleación de aluminio consta de diferentes tipos de posiciones de vertido (2-4 máquinas de fundición), niveles de alimentación (dos hornos de preservación del calor), un conjunto de dispositivos de ensamblaje del núcleo, un robot de vertido, una estación de limpieza de cucharas, posiciones de recogida y otras piezas auxiliares. Cada dispositivo está conectado por un robot.
Al verter, el robot acciona el brazo vertedor y el servomotor del brazo vertedor hace girar la cuchara vertedora para realizar el vertido de aluminio líquido y la limpieza de la cuchara vertedora. La cuchara puede moverse libre y cómodamente en el espacio efectivo. La rotación de la cuchara se utiliza para verter, recoger y limpiar cuantitativamente. Cada movimiento es impulsado por un servomotor para completar el mecanismo de transmisión correspondiente. La cuchara tiene una velocidad uniforme y un movimiento suave durante su funcionamiento. La cantidad de sopa permaneció sin cambios con el cambio del nivel del líquido, dependiendo del ángulo de rotación cuantitativo de la sonda de posicionamiento y la cuchara, y la precisión de la repetición fue alta. Varias máquinas de fundición en la unidad de vertido pueden dosificar diferentes pesos de aluminio líquido según la configuración.
El montaje del núcleo y la toma de piezas se realizan mediante un robot articulado que mira hacia abajo. La pinza de núcleo inferior y la parte posterior de la pinza de recogida están integradas, y la pinza se selecciona de acuerdo con la señal del equipo y la rotación del cabezal del Robot conjunto para completar la acción correspondiente. El robot puede moverse en línea recta (servocontrol) sobre la armadura para cubrir múltiples estaciones de fundición. El robot que mira hacia abajo tiene una gran flexibilidad, lo que puede evitar eficazmente la rotura del núcleo de arena durante el proceso de manipulación.
Toda la línea de unidades está equipada con barandillas mecánicas perfectas, protección fotoeléctrica y protección de enclavamiento de señal.
A medida que las industrias continúan exigiendo componentes livianos, de alta resistencia y dimensionalmente precisos, las tecnologías de fundición han evolucionado para cumplir con estos estrictos requisitos. ElMáquina de fundición por gravedad inclinable de alta precisiónrepresenta una solución clave para producir componentes complejos de aluminio, magnesio y otras aleaciones no ferrosas con una calidad superficial e integridad estructural excepcionales. Al integrar mecanismos de inclinación controlados con una gestión térmica y de flujo precisa, esta máquina permite a los fabricantes lograr piezas fundidas confiables de alta precisión y al mismo tiempo optimizar la eficiencia de la producción.
El panorama de fabricación global, particularmente en maquinaria automotriz, aeroespacial y industrial, se ha desplazado hacia componentes que requieren tolerancias precisas, peso reducido y rendimiento mecánico consistente. Los bloques de motor, las carcasas de transmisión, los soportes estructurales y las carcasas de bombas son ejemplos de piezas críticas en las que la fundición por gravedad tradicional suele ser insuficiente en términos de precisión y control de defectos.
La fundición por gravedad inclinada aborda estas limitaciones controlando el llenado del molde, reduciendo la turbulencia y minimizando la porosidad. La creciente demanda de aleaciones ligeras y de alto rendimiento ha acelerado la adopción de máquinas capaces de producir piezas fundidas repetibles y de alta calidad adecuadas para producciones de gran volumen.
La fundición por gravedad inclinada aprovecha el principio de flujo de metal controlado al inclinar gradualmente el crisol o molde para llenar la cavidad con metal fundido. Este enfoque reduce la turbulencia y previene el atrapamiento de gas, que son causas comunes de porosidad y defectos estructurales en la fundición por gravedad tradicional.
Las características tecnológicas clave de las máquinas de fundición por gravedad basculantes de alta precisión incluyen:
Mecanismo de inclinación automatizado: Garantiza un llenado uniforme del molde controlando el ángulo de inclinación y la velocidad.
Sistemas de gestión térmica: Los sensores monitorean el metal fundido y las temperaturas del molde para mantener una solidificación uniforme y evitar puntos calientes.
Optimización del flujo: El diseño avanzado de compuerta y elevador dirige el metal fundido para minimizar la contracción y garantizar un llenado completo.
Registro de datos y monitoreo de procesos: Proporciona comentarios en tiempo real para la optimización del ciclo y el control de calidad.
Estas tecnologías en conjunto mejoran la integridad de la fundición, el acabado de la superficie y la precisión dimensional, al tiempo que respaldan una producción estable y repetible.

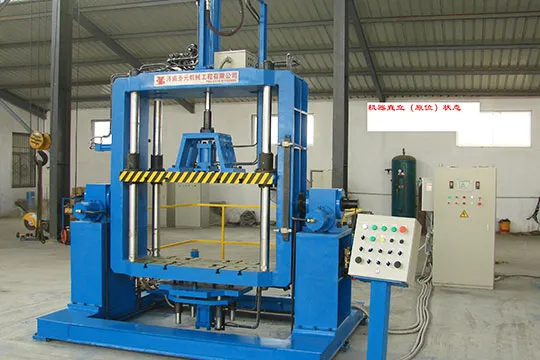

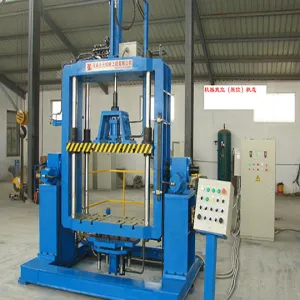

Una Máquina de fundición por gravedad basculante de alta precisión generalmente consta de un marco de acero robusto, un conjunto de molde o crisol basculante, elementos calefactores precisos y sistemas de control automatizados. Los componentes críticos, como los tubos ascendentes, los crisoles y las interfaces del molde, están revestidos con materiales refractarios y resistentes al desgaste para resistir el estrés térmico y los ciclos repetidos.
Las características de rendimiento incluyen:
Inclinación controlada para un flujo suave del metal
Gestión térmica consistente con precisión de ±5°C
Soporte para múltiples tipos de aleaciones, incluidos aluminio y magnesio
Alta repetibilidad y variación reducida de ciclo a ciclo
La integridad estructural de la máquina y los mecanismos de control precisos garantizan una calidad de fundición constante incluso en condiciones de producción de gran volumen.
Varias variables influyen en los resultados del casting:
Precisión del control de inclinación: La velocidad o el ángulo de inclinación incorrectos pueden provocar turbulencias, llenado incompleto o atrapamiento de aire.
Estabilidad térmica: Las variaciones en el metal fundido o en la temperatura del molde pueden provocar defectos de contracción, cierres en frío o microestructuras desiguales.
Diseño de puertas y contrahuellas: El diseño adecuado garantiza un flujo uniforme del metal, minimiza la contracción y mejora la calidad de la superficie.
Características de la aleación: Las diferentes aleaciones tienen propiedades térmicas y de flujo de fluidos únicas, lo que requiere parámetros de proceso adaptables.
El seguimiento y control eficaces de estos factores son fundamentales para lograr piezas fundidas consistentes de alta precisión.
Seleccionar un proveedor confiable de máquinas de fundición por gravedad inclinables implica evaluar la calidad de la máquina, el soporte del proceso y el servicio posventa. Los criterios importantes incluyen:
Disponibilidad de materiales refractarios y componentes resistentes al desgaste.
Experiencia en optimización de procesos de fundición de aleaciones específicas
Cumplimiento de estándares internacionales de calidad y seguridad.
Soporte técnico para instalación, capacitación y mantenimiento.
Un proveedor confiable garantiza un tiempo de inactividad mínimo, una calidad de producción constante y una resolución de problemas eficiente.
A pesar de los avances tecnológicos, persisten los desafíos en las operaciones de fundición por gravedad inclinadas:
Mantener una calidad constante de las piezas durante tiradas de producción extendidas
Gestión de la fatiga térmica en moldes y crisoles.
Integración de la automatización con las líneas de fabricación existentes
Capacitar a los operadores para optimizar los parámetros del proceso de manera efectiva
Abordar estos desafíos requiere una combinación de diseño de máquinas avanzado, control de procesos disciplinado y operadores capacitados.
Las máquinas de fundición por gravedad basculantes de alta precisión se utilizan ampliamente en sectores que requieren precisión y fiabilidad:
Automotor: Bloques de motor, carcasas de transmisión, componentes de suspensión
Aeroespacial: Soportes estructurales, carcasas y componentes de control de magnesio y aluminio
Equipos industriales: Carcasas de bombas y motores, componentes de compresores
Sector energético: Piezas fundidas sometidas a ciclos térmicos y tensiones mecánicas.
En estas aplicaciones, la fundición por gravedad inclinada proporciona propiedades mecánicas superiores, un acabado superficial mejorado y un mayor rendimiento en comparación con la fundición por gravedad convencional.
La industria de la fundición por gravedad inclinada avanza hacia una mayor automatización, digitalización y sostenibilidad:
Integración con sistemas de ejecución de fabricación (MES) para monitoreo de procesos en tiempo real
Mantenimiento predictivo utilizando datos de sensores y análisis de desgaste de componentes.
Mecanismos de calentamiento e inclinación energéticamente eficientes
Compatibilidad mejorada con aleaciones recicladas y prácticas ambientalmente sostenibles.
Estas tendencias tienen como objetivo mejorar la eficiencia de la producción, reducir los residuos y garantizar una calidad constante de la fundición, cumpliendo al mismo tiempo con los estándares ambientales y regulatorios en evolución.
P1: ¿Pueden las máquinas basculantes de fundición por gravedad manejar múltiples tipos de aleaciones?
Sí, el control térmico y de inclinación adaptable permite la fundición de aluminio, magnesio y otras aleaciones no ferrosas.
P2: ¿Cómo mejora la inclinación la calidad del lanzamiento?
La inclinación controlada reduce la turbulencia, el atrapamiento de gas y los defectos de contracción, lo que produce una mayor precisión dimensional y calidad de la superficie.
P3: ¿Es necesaria la formación del operador?
Si bien la automatización ayuda al control del proceso, se requieren operadores capacitados para ajustar los parámetros de moldes complejos y garantizar una calidad constante.
