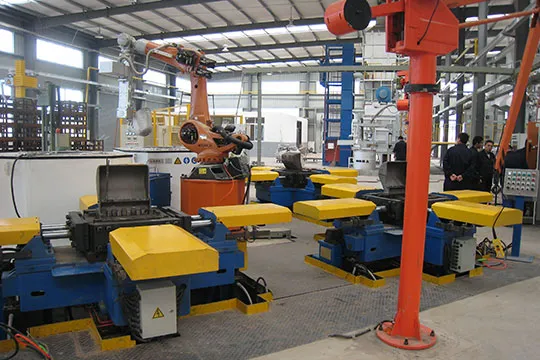

Línea de producción automática de piezas de fundición (montaje de núcleos, vertido, toma de piezas)
Breve Línea de producción de fundición automática
Los equipos de la línea unitaria (excepto los robots articulados) son desarrollados, procesados y fabricados de forma independiente por nuestra empresa.
Esta unidad es una unidad de producción automática, cuyo objetivo es completar el ajuste del núcleo, la extracción cuantitativa de aluminio líquido, el vertido automático, el enfriamiento de la fundición y la toma de piezas para los clientes. La unidad de vertido automático de piezas fundidas de aleación de aluminio consta de diferentes tipos de posiciones de vertido (2-4 máquinas de fundición), niveles de alimentación (dos hornos de preservación del calor), un conjunto de dispositivos de ensamblaje del núcleo, un robot de vertido, una estación de limpieza de cucharas, posiciones de recogida y otras piezas auxiliares. Cada dispositivo está conectado por un robot.
Al verter, el robot acciona el brazo vertedor y el servomotor del brazo vertedor hace girar la cuchara vertedora para realizar el vertido de aluminio líquido y la limpieza de la cuchara vertedora. La cuchara puede moverse libre y cómodamente en el espacio efectivo. La rotación de la cuchara se utiliza para verter, recoger y limpiar cuantitativamente. Cada movimiento es impulsado por un servomotor para completar el mecanismo de transmisión correspondiente. La cuchara tiene una velocidad uniforme y un movimiento suave durante su funcionamiento. La cantidad de sopa permaneció sin cambios con el cambio del nivel del líquido, dependiendo del ángulo de rotación cuantitativo de la sonda de posicionamiento y la cuchara, y la precisión de la repetición fue alta. Varias máquinas de fundición en la unidad de vertido pueden dosificar diferentes pesos de aluminio líquido según la configuración.
El montaje del núcleo y la toma de piezas se realizan mediante un robot articulado que mira hacia abajo. La pinza de núcleo inferior y la parte posterior de la pinza de recogida están integradas, y la pinza se selecciona de acuerdo con la señal del equipo y la rotación del cabezal del Robot conjunto para completar la acción correspondiente. El robot puede moverse en línea recta (servocontrol) sobre la armadura para cubrir múltiples estaciones de fundición. El robot que mira hacia abajo tiene una gran flexibilidad, lo que puede evitar eficazmente la rotura del núcleo de arena durante el proceso de manipulación.
Toda la línea de unidades está equipada con barandillas mecánicas perfectas, protección fotoeléctrica y protección de enclavamiento de señal.
La demanda mundial de componentes metálicos de alta calidad ha aumentado constantemente en industrias como la automotriz, aeroespacial, energética y de maquinaria pesada. Los métodos de fundición tradicionales a menudo enfrentan inconsistencias, imprecisiones dimensionales y una alta dependencia de la mano de obra, lo que limita la escalabilidad de la producción. Para abordar estos desafíos, los fabricantes están adoptando líneas de producción de fundición hidráulica con control inteligente. Estos sistemas proporcionan procesos automatizados, precisos y repetibles, que cumplen con estrictos estándares de calidad al tiempo que reducen los costos operativos y mejoran el rendimiento de la producción.
Una línea de producción de fundición hidráulica con control inteligente integra el accionamiento hidráulico con la gestión de procesos digitales. Las tecnologías clave incluyen:
Automatización Hidráulica:El control hidráulico preciso permite un funcionamiento suave y consistente de moldes, núcleos y mecanismos de vertido.
Sensores inteligentes y monitoreo:La recopilación de datos en tiempo real sobre temperatura, presión y flujo garantiza un control preciso del proceso.
Gestión Adaptativa de Procesos:Los bucles de retroalimentación ajustan automáticamente los parámetros para mantener condiciones óptimas, reduciendo defectos y desperdicio de material.
Manipulación robótica:La transferencia de moldes, la extracción de piezas y el acabado automatizados mejoran la seguridad y reducen los tiempos de los ciclos.
Estas tecnologías en conjunto garantizan una solidificación uniforme, un control dimensional preciso y una alta repetibilidad para componentes metálicos complejos.
El sistema se compone de varios módulos principales:
Unidad de moldeo hidráulica:Utiliza moldes de alta precisión y accionamiento hidráulico para dar forma al metal fundido, ofreciendo una repetibilidad superior en comparación con los métodos mecánicos o manuales.
Unidad de Fusión y Vertido:Equipados con hornos de inducción o resistencia y cucharas automatizadas para manipular aleaciones de acero, aluminio y cobre con control constante de temperatura y flujo.
Módulo de Enfriamiento y Solidificación:Los canales de enfriamiento optimizados y la gestión térmica garantizan una solidificación uniforme, lo que reduce la tensión interna y mejora la integridad estructural.
Módulo de Acabados e Inspección:Incorpora recorte automatizado, granallado y pruebas no destructivas (NDT) para acabado de superficies y verificación dimensional.
Las métricas de rendimiento incluyen precisión de fundición, eficiencia del ciclo, tasa de defectos y consumo de energía. Las líneas modernas pueden alcanzar tolerancias de ±0,1 mm para componentes críticos, cumpliendo con las especificaciones aeroespaciales y automotrices.
Varios factores determinan la calidad de la fundición:
Composición y pureza del metal:Las impurezas o inconsistencias de la aleación pueden causar porosidad, grietas o defectos de contracción.
Precisión hidráulica:El accionamiento hidráulico estable y preciso garantiza un cierre uniforme del molde y una presión controlada durante el vertido.
Control de temperatura y vertido:La temperatura de fusión precisa y el flujo controlado evitan errores de funcionamiento, cierres en frío e inclusiones.
Material y diseño del molde:Los moldes duraderos y de alta conductividad mantienen la estabilidad dimensional y admiten tiempos de ciclo rápidos.
Monitoreo de Procesos:Los datos de los sensores en tiempo real permiten acciones correctivas antes de que se produzcan defectos, lo que garantiza una calidad constante en todos los lotes.
Seleccionar proveedores confiables de equipos y componentes es fundamental para el rendimiento de la línea. Los criterios clave incluyen:
Historial comprobado en aplicaciones de fundición industrial.
Cumplimiento de las normas de calidad ISO, ASTM y EN.
Capacidad para brindar soporte técnico, repuestos y servicios de mantenimiento.
Flexibilidad de personalización para adaptarse a tipos de aleaciones o geometrías de componentes específicos.
Una cadena de suministro sólida reduce el tiempo de inactividad, garantiza una producción continua y respalda la eficiencia operativa a largo plazo.
Incluso con la automatización, las líneas de fundición hidráulica enfrentan desafíos:
Altos costes de inversión inicial y mantenimiento.
Integración con sistemas de fabricación existentes y equipos heredados.
Gestión de aleaciones de alta temperatura con estrictos requisitos de proceso.
Mantener una calidad constante durante las tiradas de producción a gran escala.
Abordar estos desafíos requiere experiencia en ingeniería, diseño de procesos preciso y colaboración proactiva con los proveedores.
Las líneas de producción de fundición hidráulica con control inteligente se adoptan ampliamente en industrias que requieren componentes metálicos de alta calidad:
Automotor:Bloques de motor, carcasas de transmisión y componentes de suspensión.
Aeroespacial:Piezas estructurales, carcasas de turbinas y componentes de trenes de aterrizaje.
Energía:Carcasas de bombas, álabes de turbinas y cuerpos de válvulas.
Maquinaria Pesada:Piezas de excavadoras, cilindros hidráulicos y componentes de equipos de minería.
Estas aplicaciones se benefician de tiempos de ciclo reducidos, reproducibilidad mejorada y defectos minimizados.
La industria de la fundición avanza hacia una mayor automatización, digitalización y sostenibilidad:
Integración de IoT y fábrica inteligente:El monitoreo en tiempo real y el mantenimiento predictivo reducen el tiempo de inactividad y optimizan la eficiencia de la producción.
Materiales y aleaciones avanzados:Los metales livianos y de alta resistencia permiten diseños complejos con un rendimiento mejorado.
Sistemas energéticamente eficientes:Los sistemas hidráulicos y térmicos optimizados reducen el consumo de energía y los costos operativos.
Fabricación híbrida:La combinación de moldes impresos en 3D con fundición hidráulica permite la creación rápida de prototipos y una producción flexible.
Se espera que las futuras líneas de fundición hidráulica se conviertan en sistemas inteligentes totalmente conectados capaces de funcionar de forma autónoma, controlar el proceso adaptativo y garantizar la calidad continua.
P1: ¿Qué metales se pueden procesar en líneas de fundición hidráulicas inteligentes?
Estos sistemas normalmente manejan acero, aluminio, cobre y aleaciones especializadas según las configuraciones del horno y del molde.
P2: ¿Cómo mejora el control inteligente la calidad de la fundición?
Al monitorear continuamente los parámetros del proceso y ajustar automáticamente la presión, la temperatura y el flujo hidráulicos, estas líneas mantienen tolerancias estrictas y reducen los defectos.
P3: ¿Qué industrias se benefician más de estas líneas de producción?
Los sectores aeroespacial, automotriz, energético y de maquinaria pesada obtienen importantes ventajas debido a su necesidad de precisión, repetibilidad y producción en gran volumen.
