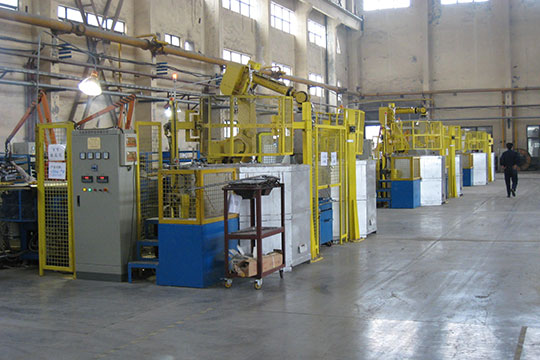

Línea de producción automática de piezas de fundición (montaje de núcleos, vertido, toma de piezas)
Breve Línea de producción de fundición automática
Los equipos de la línea unitaria (excepto los robots articulados) son desarrollados, procesados y fabricados de forma independiente por nuestra empresa.

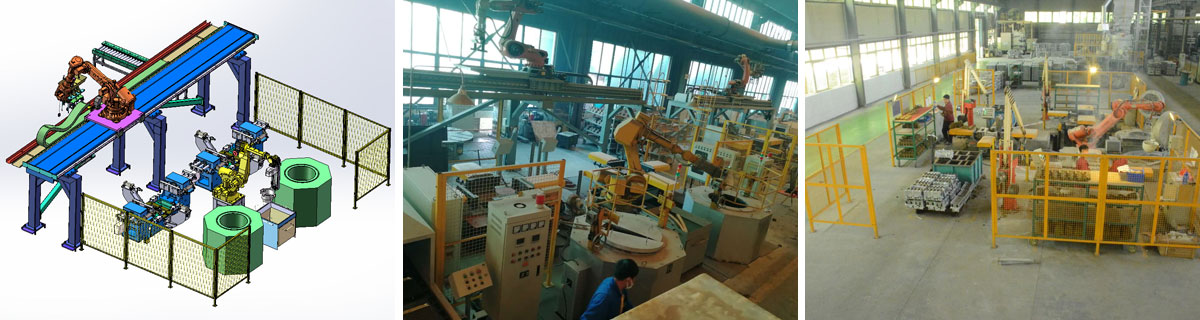

Esta unidad es una unidad de producción automática, cuyo objetivo es completar el ajuste del núcleo, la extracción cuantitativa de aluminio líquido, el vertido automático, el enfriamiento de la fundición y la toma de piezas para los clientes. La unidad de vertido automático de piezas fundidas de aleación de aluminio consta de diferentes tipos de posiciones de vertido (2-4 máquinas de fundición), niveles de alimentación (dos hornos de preservación del calor), un conjunto de dispositivos de ensamblaje del núcleo, un robot de vertido, una estación de limpieza de cucharas, posiciones de recogida y otras piezas auxiliares. Cada dispositivo está conectado por un robot.
Al verter, el robot acciona el brazo vertedor y el servomotor del brazo vertedor hace girar la cuchara vertedora para realizar el vertido de aluminio líquido y la limpieza de la cuchara vertedora. La cuchara puede moverse libre y cómodamente en el espacio efectivo. La rotación de la cuchara se utiliza para verter, recoger y limpiar cuantitativamente. Cada movimiento es impulsado por un servomotor para completar el mecanismo de transmisión correspondiente. La cuchara tiene una velocidad uniforme y un movimiento suave durante su funcionamiento. La cantidad de sopa permaneció sin cambios con el cambio del nivel del líquido, dependiendo del ángulo de rotación cuantitativo de la sonda de posicionamiento y la cuchara, y la precisión de la repetición fue alta. Varias máquinas de fundición en la unidad de vertido pueden dosificar diferentes pesos de aluminio líquido según la configuración.
El montaje del núcleo y la toma de piezas se realizan mediante un robot articulado que mira hacia abajo. La pinza de núcleo inferior y la parte posterior de la pinza de recogida están integradas, y la pinza se selecciona de acuerdo con la señal del equipo y la rotación del cabezal del Robot conjunto para completar la acción correspondiente. El robot puede moverse en línea recta (servocontrol) sobre la armadura para cubrir múltiples estaciones de fundición. El robot que mira hacia abajo tiene una gran flexibilidad, lo que puede evitar eficazmente la rotura del núcleo de arena durante el proceso de manipulación.
Toda la línea de unidades está equipada con barandillas mecánicas perfectas, protección fotoeléctrica y protección de enclavamiento de señal.
La industria de la fundición de metales ha experimentado una transformación significativa durante la última década debido a las crecientes demandas de precisión, eficiencia y producción rentable. Los procesos de fundición manual tradicionales luchan por cumplir con los estrictos requisitos de los sectores manufactureros modernos, como el aeroespacial, el automotriz, el energético y el de maquinaria pesada. Estas industrias requieren componentes con tolerancias dimensionales estrictas, alta integridad estructural y calidad constante. Como resultado, las líneas de producción de fundición de alta precisión totalmente automáticas se han vuelto esenciales para los fabricantes que buscan mejorar la productividad, reducir el error humano y lograr resultados repetibles a escala.
Una línea de producción de fundición de alta precisión totalmente automática integra múltiples procesos automatizados, incluidos moldeado, vertido, enfriamiento y acabado. El sistema se basa en sensores de precisión, monitoreo en tiempo real y algoritmos de control inteligentes para mantener parámetros de proceso consistentes. Las tecnologías principales incluyen sistemas automatizados de vertido en cuchara, manipulación robótica de moldes, mecanismos de control de temperatura y herramientas de acabado basadas en CNC. Estos componentes trabajan juntos para minimizar defectos como porosidad, errores de ejecución o desviaciones dimensionales, lo que garantiza piezas fundidas de alta calidad que cumplen con los estándares industriales.
La estructura de una línea de fundición totalmente automática normalmente consta de varios módulos interconectados:
Unidad de moldeo:Utiliza moldes de alta precisión, a menudo con núcleos metálicos o compuestos, para dar forma al metal fundido con precisión. Se aplican técnicas de moldeo permanente o a base de arena según el material y el diseño del componente.
Unidad de Vertido y Fusión:Equipados con cucharas automatizadas u hornos de inducción para la fusión y vertido controlado de metales como acero, aluminio o aleaciones de cobre. El control de la temperatura y la regulación del flujo son fundamentales para minimizar los defectos.
Unidad de Enfriamiento y Solidificación:Los canales de enfriamiento optimizados y la gestión térmica garantizan una solidificación uniforme, lo que reduce la tensión interna y mejora la integridad estructural.
Unidad de Inspección de Acabados y Calidad:El recorte automatizado, el granallado y las pruebas no destructivas (NDT) están integrados para el acabado de superficies y la verificación dimensional.
El rendimiento se evalúa en función de la precisión de la fundición, el tiempo del ciclo, la utilización del material y la tasa de defectos. Las líneas de producción avanzadas pueden alcanzar tolerancias de ±0,1 mm para componentes críticos, lo que garantiza el cumplimiento de los estándares aeroespaciales o automotrices.
Varios factores influyen en la calidad de las piezas fundidas producidas en una línea automatizada:
Composición y pureza del metal:Las impurezas pueden provocar grietas, porosidad o defectos superficiales.
Temperatura y tasa de vertido:El control preciso de la temperatura y el flujo del material fundido garantiza un llenado adecuado y reduce la contracción.
Diseño y material del molde:La conductividad térmica y la estabilidad de los moldes afectan la solidificación y la precisión dimensional.
Monitoreo y Automatización de Procesos:La retroalimentación continua de los sensores y los sistemas de control adaptativos ayudan a mantener la coherencia en todos los lotes de producción.
Mantener estos parámetros es esencial para producir componentes que cumplan con las estrictas especificaciones de la industria.
Seleccionar proveedores confiables para moldes, hornos y componentes de automatización es crucial para una implementación exitosa. Los criterios clave incluyen:
Historial comprobado en aplicaciones de fundición industrial.
Cumplimiento de estándares internacionales de calidad (ISO, ASTM, EN).
Capacidad para proporcionar soporte técnico y opciones de personalización.
Disponibilidad de repuestos y servicios de mantenimiento oportunos.
Una cadena de suministro sólida garantiza un tiempo de inactividad mínimo y respalda la producción continua a escala.
A pesar de la automatización, las líneas de producción de fundición enfrentan desafíos como:
Altos costos de inversión de capital inicial y mantenimiento.
Manejo de aleaciones complejas que requieren un control preciso de la temperatura.
Integración de equipos heredados con sistemas de automatización modernos.
Garantizar una calidad constante durante las tiradas de producción a gran escala.
Abordar estos desafíos requiere una planificación cuidadosa, equipos de ingeniería capacitados y socios tecnológicos confiables.
Las líneas de producción de fundición de alta precisión totalmente automáticas se utilizan ampliamente en industrias que requieren componentes críticos:
Aeroespacial:Piezas de motores, componentes de trenes de aterrizaje y elementos estructurales.
Automotor:Cajas de transmisión, bloques de motor y componentes del sistema de frenos.
Energía:Álabes de turbinas, carcasas de bombas y válvulas industriales de servicio pesado.
Maquinaria Pesada:Piezas de excavadoras, componentes de equipos de minería y cilindros hidráulicos.
Estas aplicaciones se benefician de los plazos de entrega reducidos, la coherencia mejorada y la alta repetibilidad que ofrecen las líneas automatizadas.
La industria de la fundición avanza hacia una mayor digitalización y sostenibilidad. Las tendencias incluyen:
Integración de IoT:El monitoreo en tiempo real y el mantenimiento predictivo mejoran la eficiencia y reducen el tiempo de inactividad.
Materiales avanzados:La adopción de aleaciones de alta resistencia y moldes compuestos permite diseños complejos y componentes más ligeros.
Eficiencia Energética:Los hornos y sistemas de refrigeración optimizados reducen el consumo de energía y el impacto medioambiental.
Integración de fabricación aditiva:Los procesos híbridos que combinan moldes impresos en 3D con fundición automatizada ofrecen flexibilidad y capacidades rápidas de creación de prototipos.
El futuro de las líneas de producción de fundición de alta precisión probablemente se centrará en fábricas inteligentes y totalmente conectadas, capaces de realizar operaciones adaptables y autónomas manteniendo al mismo tiempo estrictos estándares de calidad.
P1: ¿Qué metales se pueden procesar en estas líneas de producción?
La mayoría de las líneas admiten acero, aluminio, cobre y aleaciones especializadas, según las configuraciones del horno y del molde.
P2: ¿Cómo mejora la automatización la calidad de la fundición?
La automatización minimiza el error humano, garantiza parámetros de proceso consistentes y permite ajustes en tiempo real para mantener tolerancias estrictas.
P3: ¿Qué industrias se benefician más de las líneas de fundición de alta precisión?
Los sectores aeroespacial, automotriz, energético y de maquinaria pesada obtienen importantes ventajas debido a la necesidad de precisión, confiabilidad y rendimiento repetible.
Invitamos sinceramente a nuestros distinguidos invitados de cualquier parte del mundo a trabajar con nosotros bajo el mismo interés.
