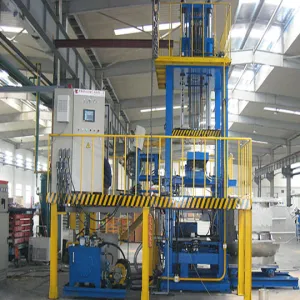

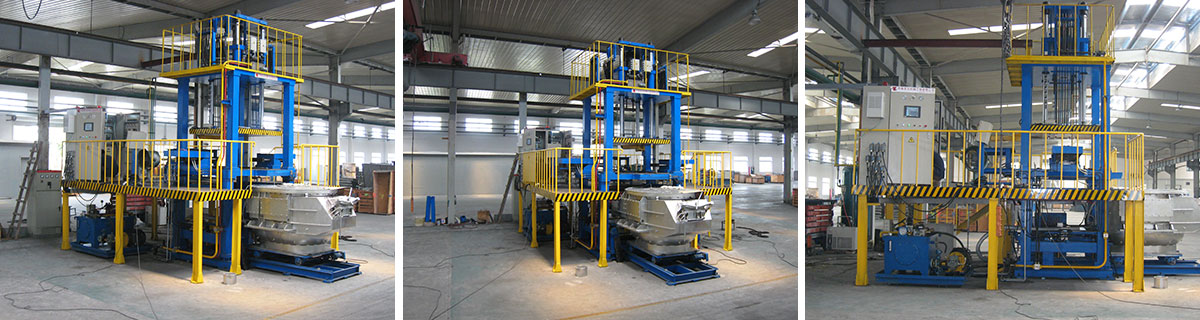

La máquina de fundición a baja presión es un equipo especial para la fundición a baja presión de piezas de aleación de aluminio. Puede ser ampliamente utilizado en la producción de diversas piezas fundidas de aleaciones de aluminio, como culatas de automóviles, cubos de ruedas y motocicletas.
Características importantes:
1. La estructura es simple y la operación es conveniente.
2. La conexión rígida entre el horno aislante y el encofrado inferior acorta la altura desde el tubo ascendente hasta la matriz.
3. El horno de preservación del calor se puede levantar y mover en paralelo para facilitar el mantenimiento diario del horno de preservación del calor.
4. El mecanismo de límite de seguridad está configurado en la plantilla móvil para evitar la caída accidental de la plantilla móvil.
5. La interfaz hombre-máquina importada se utiliza como unidad de monitoreo superior para monitorear el estado de funcionamiento de la máquina y la curva de presión del horno de aislamiento en tiempo real.
Datos técnicos:
| Número de serie | Nombre del parámetro | valores de parámetros | unidad |
| 1 | Capacidad del horno de aislamiento (AL): | 400 | kilos |
| 2 | Tamaño de plantilla móvil: | 1000X1000 | milímetros |
| 3 | Espaciado entre columnas: | 1200X1200 | milímetros |
| 4 | Trazo de plantilla en movimiento: | 1000 | milímetros |
| 5 | Fuerza de apertura: | 160 | kn |
| 6 | Fuerza combinada: | 240 | kn |
| 7 | Apertura mínima: | 500 | milímetros |
| 8 | Apertura máxima: | 1500 | milímetros |
| 9 | Presión de trabajo del sistema hidráulico: | 12 | MPa |
| 10 | Fuerza de tracción del núcleo izquierdo y derecho del troquel estático | 75 | kn |
| 11 | Fuerza de tracción del núcleo antes y después del troquel estático: | 56 | kn |
| 12 | Carrera de extracción de núcleos izquierda y derecha del troquel estático: | 395 | milímetros |
| 13 | Carrera de extracción de núcleos antes y después del troquel estático: | 80 | milímetros |
| 14 | Potencia del motor de la bomba de aceite: | 11 | kilovatios |
| 15 | Potencia del horno de aislamiento: | 36 | kilovatios |
| 16 | Peso total de la máquina: | 15000 | kilos |
A medida que la fabricación global exige mayor precisión, eficiencia y seguridad, las tecnologías de fundición han evolucionado para abordar tanto la calidad como la protección del operador. La fundición a baja presión se ha convertido en el método preferido para producir componentes no ferrosos de alta integridad, incluidas las aleaciones de aluminio y magnesio. ElMáquina de fundición a baja presión protegida por seguridadestá diseñado para ofrecer una calidad de fundición constante al tiempo que incorpora medidas de seguridad avanzadas que protegen a los operadores y reducen el riesgo de accidentes en entornos de alta temperatura y alta presión.
El mercado de piezas fundidas de precisión se está expandiendo rápidamente en los sectores de automoción, aeroespacial y de equipos industriales. Componentes como bloques de motor, carcasas de transmisión, carcasas de bombas y soportes estructurales requieren tolerancias estrictas, propiedades mecánicas uniformes y superficies libres de defectos. Si bien la fundición convencional a baja presión ofrece una calidad superior en comparación con la fundición por gravedad, la exposición del operador a metales fundidos y piezas mecánicas en movimiento plantea problemas de seguridad.
Los fabricantes buscan cada vez más máquinas que combinen la estabilidad del proceso con la protección de la seguridad, garantizando resultados de alta calidad y el cumplimiento de las normas de seguridad y salud en el trabajo. Esta demanda ha impulsado el desarrollo de sistemas de fundición de baja presión con recintos reforzados, monitoreo automatizado e interbloqueos de seguridad.
La fundición a baja presión se basa en una presión controlada para mover el metal fundido desde un crisol a un molde, minimizando la turbulencia y el atrapamiento de gas. Las máquinas protegidas con seguridad integran capas adicionales de control y protección:
Cajas protectoras: Proteja a los operadores del metal caliente, las piezas móviles y el contacto accidental.
Sistemas de monitoreo automatizados: Los sensores rastrean la presión, la temperatura y las tasas de llenado del molde en tiempo real, alertando a los operadores sobre desviaciones.
Mecanismos de enclavamiento: Evite el funcionamiento de la máquina a menos que las puertas de seguridad y las barreras protectoras estén colocadas correctamente.
Entrega controlada de baja presión: Garantiza un llenado suave del molde, lo que reduce el riesgo de desbordamiento, derrames o aumentos repentinos de presión.
Estas características permiten a los fabricantes mantener una calidad de fundición constante y al mismo tiempo minimizar los riesgos laborales.
La máquina de fundición a baja presión con protección de seguridad generalmente consta de un marco estructural reforzado, un sistema de crisol u horno sellado, componentes precisos de control de presión y una unidad de sujeción del molde. Los materiales clave y las consideraciones de diseño incluyen:
Marcos de acero de alta resistencia: Proporcionar estabilidad mecánica y soportar recintos de seguridad.
Crisoles y tubos ascendentes con revestimiento refractario: Resiste el choque térmico y la corrosión de aleaciones fundidas.
Sellos y válvulas resistentes al desgaste: Mantenga la integridad de la presión durante los ciclos repetidos.
Paneles protectores transparentes: Permite el monitoreo visual manteniendo la seguridad del operador.
Las métricas de rendimiento se centran en un suministro estable de baja presión, un control térmico preciso, tiempos de ciclo repetibles y el cumplimiento de las normas de seguridad. Esta configuración respalda la coherencia de la producción y la confiabilidad operativa a largo plazo.
Varias variables influyen directamente en los resultados del casting:
Precisión de presión: La presurización excesiva o insuficiente puede provocar turbulencias, llenado incompleto o defectos de contracción.
Gestión Térmica: Mantener una temperatura uniforme en el metal fundido y los moldes evita puntos calientes y cierres fríos.
Diseño de moldes y ventilación: La compuerta y ventilación adecuadas garantizan un flujo uniforme del metal y reducen la formación de defectos.
Características de la aleación: El aluminio, el magnesio y otros metales no ferrosos responden de manera diferente a las condiciones térmicas y de presión, lo que requiere ajustes adaptables de la máquina.
Los diseños protegidos por la seguridad mitigan los errores operativos que podrían comprometer tanto la calidad como la seguridad de los trabajadores.
Seleccionar un proveedor confiable implica evaluar la calidad de la máquina, las características de seguridad y el soporte posventa. Las consideraciones clave incluyen:
Disponibilidad de componentes refractarios y resistentes al desgaste.
Experiencia del proveedor en procesos de fundición de aleaciones específicas
Cumplimiento de estándares internacionales de seguridad y fabricación.
Soporte técnico para instalación, capacitación y mantenimiento.
Un proveedor confiable garantiza un tiempo de inactividad mínimo, una calidad constante y un cumplimiento continuo de la seguridad en entornos de producción de gran volumen.
A pesar del diseño avanzado, las operaciones de fundición a baja presión enfrentan desafíos, que incluyen:
Mantener una calidad constante de las piezas durante tiradas de producción extendidas
Gestión de la fatiga térmica en moldes y crisoles.
Integrar mecanismos de seguridad sin reducir la eficiencia operativa
Capacitación del operador para utilizar plenamente los sistemas de protección y automatizados.
Abordar estos problemas requiere una combinación de diseño de máquina robusta, monitoreo automatizado y gestión de procesos disciplinada.
Las máquinas de fundición de baja presión con protección de seguridad se utilizan ampliamente en industrias donde tanto la precisión como la seguridad del operador son fundamentales:
Automotor: Bloques de motor, carcasas de transmisión, componentes de suspensión
Aeroespacial: Soportes estructurales, carcasas y componentes de control de magnesio y aluminio
Equipos industriales: Carcasas de bombas y motores, componentes de compresores
Sector energético: Piezas fundidas que deben resistir ciclos térmicos y tensiones mecánicas.
En entornos de producción de gran volumen, estas máquinas brindan rendimientos constantes, tasas de desperdicio reducidas y un mayor cumplimiento de las normas de seguridad.
La industria de la fundición a baja presión está adoptando la digitalización, la automatización y la sostenibilidad:
Integración con sistemas de ejecución de fabricación (MES) para monitoreo en tiempo real
Mantenimiento predictivo basado en datos de sensores y análisis de desgaste de componentes.
Tecnologías de control de presión y calefacción energéticamente eficientes
Mayor compatibilidad con aleaciones recicladas y materiales ambientalmente sostenibles
Las máquinas protegidas por seguridad están evolucionando para incluir sistemas de monitoreo inteligentes, funciones de apagado automático y optimización basada en datos para mejorar aún más tanto la seguridad operativa como la calidad de la fundición.
P1: ¿Cómo afecta la protección de seguridad al rendimiento de la fundición?
Los recintos protectores y el monitoreo automatizado mejoran la seguridad del operador sin comprometer el control de presión, el llenado del molde o la estabilidad térmica.
P2: ¿Pueden estas máquinas manejar diferentes aleaciones?
Sí, el control inteligente de la presión y la temperatura permite flexibilidad para el aluminio, el magnesio y otras aleaciones no ferrosas.
P3: ¿Son necesarios requisitos de formación especiales?
Los operadores deben recibir capacitación tanto en la optimización del proceso de fundición como en el funcionamiento seguro de la máquina para aprovechar las funciones de protección de manera efectiva.
