Línea de producción automática de piezas de fundición (montaje de núcleos, vertido, toma de piezas)
Breve Línea de producción de fundición automática
Los equipos de la línea unitaria (excepto los robots articulados) son desarrollados, procesados y fabricados de forma independiente por nuestra empresa.

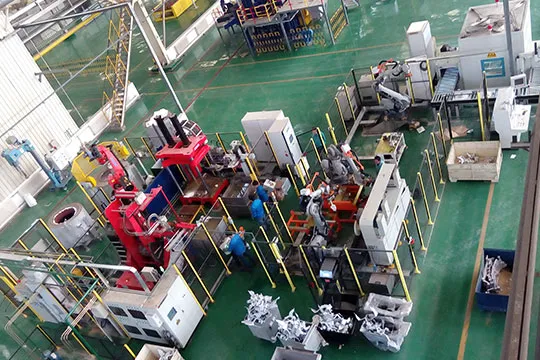

Esta unidad es una unidad de producción automática, cuyo objetivo es completar el ajuste del núcleo, la extracción cuantitativa de aluminio líquido, el vertido automático, el enfriamiento de la fundición y la toma de piezas para los clientes. La unidad de vertido automático de piezas fundidas de aleación de aluminio consta de diferentes tipos de posiciones de vertido (2-4 máquinas de fundición), niveles de alimentación (dos hornos de preservación del calor), un conjunto de dispositivos de ensamblaje del núcleo, un robot de vertido, una estación de limpieza de cucharas, posiciones de recogida y otras piezas auxiliares. Cada dispositivo está conectado por un robot.
Al verter, el robot acciona el brazo vertedor y el servomotor del brazo vertedor hace girar la cuchara vertedora para realizar el vertido de aluminio líquido y la limpieza de la cuchara vertedora. La cuchara puede moverse libre y cómodamente en el espacio efectivo. La rotación de la cuchara se utiliza para verter, recoger y limpiar cuantitativamente. Cada movimiento es impulsado por un servomotor para completar el mecanismo de transmisión correspondiente. La cuchara tiene una velocidad uniforme y un movimiento suave durante su funcionamiento. La cantidad de sopa permaneció sin cambios con el cambio del nivel del líquido, dependiendo del ángulo de rotación cuantitativo de la sonda de posicionamiento y la cuchara, y la precisión de la repetición fue alta. Varias máquinas de fundición en la unidad de vertido pueden dosificar diferentes pesos de aluminio líquido según la configuración.
El montaje del núcleo y la toma de piezas se realizan mediante un robot articulado que mira hacia abajo. La pinza de núcleo inferior y la parte posterior de la pinza de recogida están integradas, y la pinza se selecciona de acuerdo con la señal del equipo y la rotación del cabezal del Robot conjunto para completar la acción correspondiente. El robot puede moverse en línea recta (servocontrol) sobre la armadura para cubrir múltiples estaciones de fundición. El robot que mira hacia abajo tiene una gran flexibilidad, lo que puede evitar eficazmente la rotura del núcleo de arena durante el proceso de manipulación.
Toda la línea de unidades está equipada con barandillas mecánicas perfectas, protección fotoeléctrica y protección de enclavamiento de señal.
La industria de la fundición de metales está atravesando una transformación impulsada por la creciente demanda de componentes de alta precisión, flexibilidad de producción y plazos de entrega más cortos. Los sistemas tradicionales de fundición de línea fija a menudo tienen dificultades para cumplir con diversos requisitos de producción, particularmente cuando se trata de múltiples aleaciones, tamaños de moldes y volúmenes de lotes. Las líneas modulares de producción de fundición inteligentes abordan estos desafíos ofreciendo soluciones escalables y reconfigurables que combinan automatización, precisión y eficiencia. Los sectores automotriz, aeroespacial, energético y de maquinaria pesada dependen cada vez más de estos sistemas para mantener una ventaja competitiva, cumplir con los estándares regulatorios y lograr una calidad constante del producto.

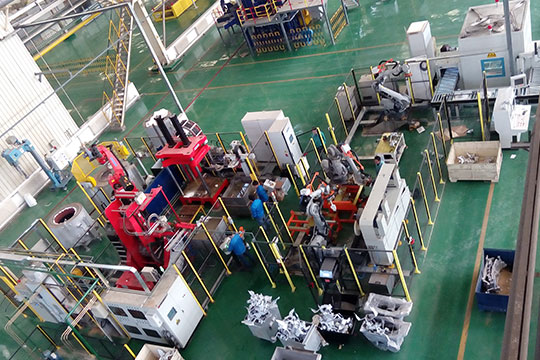

Una línea de producción de fundición inteligente modular integra principios de diseño modular con automatización avanzada y control de procesos. Las tecnologías clave incluyen:
Arquitectura Modular:Los módulos de producción individuales para fundición, moldeado, enfriamiento y acabado se pueden combinar o reconfigurar según las necesidades de producción, lo que permite escalabilidad y rápida adaptación a diferentes productos.
Control inteligente de procesos:Los sensores y los sistemas de automatización monitorean continuamente la temperatura, el caudal y los parámetros de solidificación, ajustando las operaciones en tiempo real para mantener una calidad óptima de la fundición.
Manejo automatizado de materiales:Los sistemas robóticos transportan moldes, metal fundido y piezas fundidas terminadas, reduciendo la intervención manual y minimizando el tiempo del ciclo.
Optimización basada en datos:Los datos del proceso se recopilan y analizan para mantenimiento predictivo, optimización energética y reducción de defectos.
Estas tecnologías en conjunto garantizan flexibilidad, precisión y repetibilidad en diversas aplicaciones de fundición.
La línea de producción se compone de varios módulos interconectados:
Unidades de Fusión y Colado:Los hornos eléctricos o de inducción funden aleaciones de acero, aluminio o cobre con un control preciso de la temperatura. Cucharones automatizados entregan metal fundido a la estación de moldeo.
Módulos de Molde y Solidificación:Los moldes de alta resistencia y térmicamente estables admiten dimensiones consistentes y previenen defectos durante la solidificación. El diseño modular permite un fácil reemplazo o reconfiguración.
Sistemas de gestión de calor y refrigeración:La refrigeración por agua o híbrida garantiza una solidificación uniforme al tiempo que minimiza el estrés térmico y el consumo de energía.
Módulos de Inspección de Calidad y Acabados:El recorte automatizado, la limpieza de superficies y las pruebas no destructivas garantizan la calidad de la superficie y la precisión dimensional.
El rendimiento se evalúa a través de la velocidad de fundición, la tasa de defectos, el consumo de energía y la precisión dimensional. El diseño modular permite optimizar las líneas para producción de bajo volumen y alta mezcla o producción estandarizada de alto volumen.
Varios factores influyen en la calidad de la fundición y la eficiencia operativa:
Consistencia de la aleación:La composición uniforme reduce defectos como porosidad, contracción o agrietamiento.
Control de temperatura y flujo:El control y el ajuste precisos evitan errores de funcionamiento, cierres en frío y solidificación desigual.
Material y diseño del molde:Los moldes duraderos y térmicamente optimizados mantienen la estabilidad durante ciclos de fundición repetidos.
Precisión de la automatización:Los sensores y el control adaptativo garantizan un rendimiento constante, incluso en diferentes escalas de producción.
Integración del módulo:La calibración y alineación adecuadas entre los módulos evitan cuellos de botella operativos y mantienen el rendimiento.
Seleccionar proveedores confiables es fundamental para las líneas de fundición inteligentes modulares:
Los proveedores de equipos deben tener experiencia en automatización modular y soluciones de fundición industrial.
El cumplimiento de estándares de calidad como ISO 9001 y ASTM garantiza una confiabilidad constante.
El soporte técnico a largo plazo, la disponibilidad de repuestos y los servicios de capacitación son esenciales.
La flexibilidad para la personalización basada en el tipo de aleación, el tamaño del molde y el volumen de producción mejora la eficiencia operativa.
Una cadena de suministro sólida respalda la producción continua, reduce el tiempo de inactividad y garantiza una calidad constante.
A pesar de las ventajas, las líneas de fundición inteligentes modulares enfrentan algunos desafíos:
Alta inversión inicial en equipos modulares y sistemas de automatización.
Complejidad a la hora de integrar múltiples módulos y garantizar una comunicación fluida.
Gestionar diversas aleaciones y geometrías de productos sin comprometer la eficiencia o la calidad.
Capacitar a operadores y personal de mantenimiento para manejar sistemas automatizados modulares avanzados.
Abordar estos desafíos requiere una planificación cuidadosa, ingeniería calificada y colaboración proactiva con los proveedores.
Las líneas de producción de fundición inteligentes modulares son adecuadas para industrias que requieren flexibilidad y precisión:
Automotor:Bloques de motor, carcasas de transmisión y componentes estructurales con diferentes tamaños de lotes.
Aeroespacial:Carcasas de turbinas, marcos estructurales y componentes de aluminio o cobre de alta precisión.
Maquinaria Pesada:Brazos de excavadora, componentes hidráulicos y piezas de equipos de minería.
Energía:Carcasas de bombas, cuerpos de válvulas y álabes de turbinas que requieren alta repetibilidad y confiabilidad.
Estas líneas permiten a los fabricantes cambiar entre productos de manera eficiente mientras mantienen una calidad y un rendimiento constantes.
El futuro de la fundición inteligente modular hace hincapié en la digitalización, la eficiencia energética y la adaptabilidad:
Integración de fábrica inteligente:La supervisión en tiempo real, el mantenimiento predictivo y el análisis de datos mejoran el rendimiento y reducen el tiempo de inactividad.
Hornos y sistemas de refrigeración energéticamente eficientes:La gestión térmica optimizada reduce el consumo de energía y los costos operativos.
Materiales Avanzados para Moldes y Aleaciones:Los moldes duraderos de alta conductividad y las aleaciones de alta resistencia permiten ciclos más rápidos y diseños más complejos.
Enfoques de fabricación híbrida:La combinación de la fabricación aditiva con la fundición modular permite la creación rápida de prototipos y una producción flexible.
La combinación de modularidad, control inteligente y automatización posiciona a estos sistemas como herramientas críticas para la fundición industrial moderna, lo que permite a los fabricantes adaptarse de manera eficiente a las demandas cambiantes del mercado.
P1: ¿Qué metales son adecuados para las líneas de fundición inteligentes modulares?
Se pueden procesar acero, aluminio, cobre y aleaciones especiales según el tipo de horno y la configuración del molde.
P2: ¿Cómo mejora la modularidad la eficiencia de la producción?
La arquitectura modular permite una reconfiguración rápida, una producción escalable y una fácil integración de módulos adicionales para diferentes productos.
P3: ¿Qué industrias se benefician más de las líneas de fundición inteligentes modulares?
Los sectores automovilístico, aeroespacial, de maquinaria pesada y energético obtienen ventajas en flexibilidad, precisión y reducción del tiempo de inactividad operativa.
