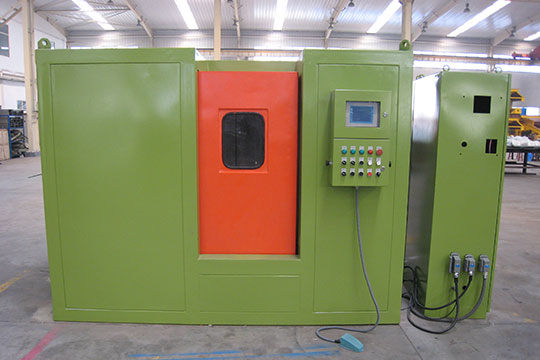

La máquina de extracción de núcleos es un dispositivo de extracción de núcleos de arena de metales no ferrosos avanzado y altamente eficiente con una eficiencia de extracción de arena superior al 99%. Se utiliza principalmente para eliminar núcleos de arena de bloques de motor, culatas de cilindros, colectores y algunas piezas fundidas complejas de aleación de aluminio. La estructura principal está diseñada de acuerdo con los requisitos del proceso de extracción de núcleos de fundición, al mismo tiempo que hace referencia a las ventajas de los equipos relacionados tanto a nivel nacional como internacional. Esto asegura que los mecanismos de vibración y oscilación sean completamente efectivos, y que los puntos de tensión y los puntos de amortiguación estén diseñados científica y racionalmente y posean suficiente resistencia y rigidez.
I. Características de desempeño:
1. La máquina presenta un diseño integrado, ocupa un área pequeña y presenta una apariencia estéticamente agradable.
2. La cámara insonorizada especialmente diseñada tiene un espesor de 100 mm, con una placa exterior de acero, una capa intermedia de material aislante del sonido y una capa interior de paneles absorbentes del sonido. Esto reduce eficazmente el ruido generado por el martilleo, protegiendo el medio ambiente.
3. En la parte delantera hay una puerta de apertura y cierre automático en forma de L, que permite la carga y descarga manual de piezas o la carga y descarga automática mediante un brazo robótico. Una ventana de observación en la puerta permite un seguimiento constante de las condiciones internas de trabajo.
4. Dispone de puerta trasera de doble hoja y puerta lateral para facilitar la limpieza del interior y el mantenimiento. Todas las puertas están equipadas con dispositivos de bloqueo de seguridad; todas las puertas deben estar bien cerradas antes de que pueda comenzar la operación. 5. El martillo neumático recibe aceite mediante una bomba de lubricación por impulsos especial, lo que garantiza una lubricación eficaz durante el funcionamiento de alta frecuencia. La frecuencia y el tiempo de lubricación se pueden configurar fácilmente en la interfaz.
6. Un sensor de infrarrojos detecta la posición de colocación del yeso. El sistema no se iniciará si no se sujeta eficazmente ninguna pieza fundida, lo que hace que la operación sea más segura y confiable.
7. La presión del sistema, la presión de trabajo del martillo neumático, la presión de trabajo de la abrazadera y la presión de trabajo de la puerta de seguridad se pueden ajustar manualmente y se muestran en los manómetros ubicados fuera del gabinete. Los valores óptimos se pueden establecer según los requisitos del proceso. La presión del sistema y la presión de sujeción de la vejiga se controlan mediante sensores de presión; el sistema no funcionará si la presión excede el rango especificado, lo que garantiza un funcionamiento seguro bajo una presión efectiva.
8. La caja de control y la HMI están ubicadas en el lado derecho de la puerta en forma de L para facilitar la observación y operación. La operación se inicia con botones de dos manos para evitar una operación accidental.
9. La HMI muestra y ajusta parámetros variables, facilitando la operación.
10. La HMI puede almacenar múltiples programas de proceso para seleccionar y recuperar diferentes piezas.
11. El gabinete eléctrico, el panel de control, la caja de conexiones, etc., deben estar sellados adecuadamente para evitar la entrada de arena y polvo durante el pulido con chorro de arena del molde.
II. Principales parámetros técnicos de la máquina de extracción de núcleos:
| Nombre | Unidad | Parámetros técnicos |
| Frecuencia de martilleo (0.6Mpa) | Hz | 20 |
| Frecuencia de vibración | Hz | MÁX.24 |
| Tamaño máximo en blanco (largo * ancho * alto) | milímetros | 600*350*300 |
| Peso máximo efectivo de la pieza fundida (incluido el núcleo de arena) | kilos | 50 |
| poder total | kilovatios | ≤10 |
| Consumo de aire comprimido (0,6 MPa) | l/m | 375*2=750 |
| Presión de aire comprimido | MPa | MÍN.0.6 |
| Tamaño de entrada de aire comprimido | pulgada | 3/4”（Mínimo 1 para la vía principal”） |
| Peso total de la máquina | kilos | 3800 |
| Dimensiones de la máquina | milímetros | 2500*1800*1900 |
Máquina automática de decoración de fundición
La fundición de metales sigue siendo un proceso central en la fabricación de componentes para los sectores de automoción, aeroespacial, maquinaria pesada y energía. Después de la solidificación, muchas piezas fundidas contienen núcleos (hechos de arena, resina u otros materiales) que crean cavidades internas. Quitar estos núcleos de manera eficiente es fundamental para garantizar la precisión dimensional, la calidad de la superficie y la compatibilidad del proceso posterior. Los métodos tradicionales de decoración manuales o semiautomáticos requieren mucha mano de obra, son inconsistentes e inadecuados para una producción de gran volumen.
Con la creciente demanda de ciclos de producción más rápidos y estándares de calidad más altos, las máquinas automáticas de descorazonado por fundición se han vuelto esenciales en las fundiciones modernas. Reducen los requisitos de mano de obra, mejoran la seguridad y mantienen una calidad constante de la cavidad interna, lo que respalda la fabricación de gran volumen impulsada por la precisión.
Una máquina descorazonadora de fundición automática está diseñada para extraer núcleos de piezas fundidas de metal sin dañar el componente. La tecnología central suele implicar una combinación de vibración, presión hidráulica y separación mecánica. Se aplica energía controlada para aflojar y retirar los núcleos preservando al mismo tiempo la integridad estructural de la pieza fundida.
Las máquinas avanzadas utilizan sistemas de control programables para ajustar la frecuencia, la intensidad y la duración del ciclo de vibración según el tamaño de la pieza fundida, el material y el tipo de núcleo. Algunos sistemas también incorporan accesorios especializados o manipulación robótica para sujetar las piezas fundidas de forma segura, lo que garantiza un descorazonado completo para geometrías complejas. Los sistemas de gestión de polvo y desechos están integrados para mantener un entorno de trabajo limpio y reducir los residuos.
Una máquina descorazonadora de fundición automática típica consta de:
Sistemas de vibración o accionamiento hidráulico:Proporciona energía controlada para la extracción del núcleo.
Marco robusto:La construcción resistente garantiza durabilidad bajo cargas dinámicas continuas.
Accesorios de sujeción y abrazaderas:Asegure piezas fundidas de varios tamaños durante el desmolde.
Unidad de control:PLC o sistema informático industrial para gestionar los parámetros del ciclo y optimizar el rendimiento.
Sistema de recolección de escombros:Elimina los núcleos desalojados y el polvo para cumplir con las normas ambientales y lograr un posible reciclaje.
Las métricas de rendimiento incluyen eficiencia de descorazonado, tiempo de ciclo, consumo de energía, estabilidad operativa y adaptabilidad a diferentes geometrías de fundición. Los materiales utilizados en las superficies de contacto suelen ser acero o aleaciones resistentes a la abrasión para garantizar la confiabilidad a largo plazo.
Varios factores influyen en la eficacia del decorado:
Material de fundición y composición del núcleo:Los núcleos más duros o unidos con resina pueden requerir mayor energía o ciclos más largos.
Configuración de la máquina:La frecuencia de vibración, la presión hidráulica o la sujeción incorrectas pueden provocar un descorazonado incompleto o daños en la fundición.
Diseño de accesorios:La alineación y el soporte adecuados garantizan una extracción uniforme del núcleo.
Mantenimiento:Los componentes desgastados o desalineados reducen la eficiencia y aumentan el tiempo de inactividad.
Optimizar estos factores es esencial para una decoración consistente y de alta calidad.
Seleccionar un proveedor confiable es fundamental para el éxito operativo a largo plazo. Las consideraciones clave incluyen:
Experiencia contrastada en la fabricación de máquinas descorazonadoras automáticas.
Opciones de personalización para diferentes tamaños de fundición y tipos de núcleos
Construcción duradera y uso de materiales resistentes al desgaste.
Soporte técnico, capacitación y disponibilidad de repuestos.
Cumplimiento de normas de seguridad, medioambientales e industriales.
Los proveedores experimentados pueden recomendar configuraciones óptimas, reduciendo la prueba y error durante la puesta en servicio y garantizando una integración fluida en las líneas de producción.
Incluso con la automatización, la decoración presenta desafíos:
Eliminación incompleta del núcleo:El material residual puede interferir con el mecanizado o el acabado.
Daño de lanzamiento:Una fuerza excesiva o un diseño deficiente del accesorio pueden agrietar o deformar las piezas fundidas.
Manejo de polvo y escombros:El material del núcleo debe recolectarse de manera efectiva para cumplir con los estándares ambientales.
Tiempo de inactividad por mantenimiento:El desgaste de componentes mecánicos o sistemas hidráulicos puede interrumpir la producción.
Las máquinas modernas abordan estos problemas mediante un control preciso, un diseño robusto y la integración con sistemas de recolección de polvo.
Las máquinas automáticas de descorazonado por fundición se aplican ampliamente en:
Fundiciones automotrices:Extracción de núcleos de arena o resina de bloques de motor, culatas y carcasas de transmisión.
Componentes aeroespaciales:Garantizar que las cavidades internas estén libres de núcleos para piezas fundidas livianas de aluminio o titanio.
Fabricación de Maquinaria Pesada:Decoración de grandes piezas fundidas de acero o hierro utilizadas en equipos de construcción o industriales.
Líneas de producción continua:Integración con manipulación automatizada y equipos de mecanizado o limpieza posteriores.
Estas máquinas aumentan el rendimiento, reducen la mano de obra y garantizan una calidad constante en líneas de producción de gran volumen.
Las fundiciones están adoptando cada vez más la automatización, la eficiencia energética y la sostenibilidad ambiental. Las máquinas descorazonadoras modernas suelen contar con ciclos programables, manejo robótico y monitoreo en tiempo real para optimizar el rendimiento. Las transmisiones energéticamente eficientes, los sistemas hidráulicos mejorados y la recolección de polvo avanzada contribuyen a reducir los costos operativos y al cumplimiento de las regulaciones ambientales.
Las innovaciones futuras pueden incluir la optimización de procesos impulsada por la IA, el mantenimiento predictivo y el monitoreo basado en sensores de la integridad de la fundición durante el descorazonado. Estas tecnologías tienen como objetivo mejorar la productividad, reducir el tiempo de inactividad y mejorar la calidad de la fundición, al tiempo que respaldan las iniciativas de la Industria 4.0 y las estrategias de fabricación inteligente.
¿Puede una máquina manejar múltiples tamaños de fundición?
Sí. Los accesorios ajustables y los ciclos programables permiten flexibilidad para diferentes dimensiones de fundición y tipos de núcleos.
¿Corre el riesgo la máquina de dañar piezas fundidas delicadas?
Las máquinas correctamente configuradas aplican energía controlada para eliminar los núcleos sin comprometer la integridad estructural.
¿El material del núcleo desprendido es reutilizable?
Los núcleos separados se pueden recolectar para su reciclaje o eliminación segura, lo que reduce el desperdicio de material y los costos operativos.
Al combinar ingeniería de precisión, construcción robusta y automatización, la máquina automática de fundición y decoración mejora la eficiencia de la fundición, garantiza una calidad constante y admite operaciones de fabricación modernas de gran volumen.
