MANIPULADOR DE TRUSS
Breve introducción del manipulador Truss
Los manipuladores de armadura, también conocidos como robots de pórtico, pertenecen a robots de coordenadas rectangulares. Puede realizar control automático, sistema de coordenadas rectangulares XYZ basado en el espacio, programación repetible, múltiples grados de libertad, movimiento en ángulo recto entre sí, robots multifuncionales y multipropósito. Puede transportar objetos y herramientas operativas para completar diversas operaciones.
Como solución de sistema robótico automatizado simple y de bajo costo, los manipuladores de armazones se utilizan ampliamente en paletización, clasificación, embalaje, procesamiento de metales, manipulación, carga y descarga, ensamblaje, vertido y otras áreas comunes de producción industrial. Tienen un valor de aplicación significativo para reemplazar la mano de obra, mejorar la eficiencia de la producción y estabilizar la calidad del producto.
Componentes principales
Marco estructural
El marco de la estructura se compone principalmente de pilares y otras partes estructurales. Su función es elevar los ejes a una determinada altura, y está compuesto por tubo cuadrado, tubo rectangular, tubo circular y otras piezas de soldadura.
Conjunto de eje
Los componentes de los ejes X, Y, Z y los tres componentes de movimiento son los componentes centrales del robot lineal. Las reglas de definición siguen el sistema de coordenadas cartesiano.
Los componentes de cada eje suelen estar compuestos por piezas estructurales, piezas de guía, piezas de transmisión, piezas de límite mecánico, etc.
Las estructuras suelen consistir en tubos cuadrados, tubos rectangulares, piezas soldadas y otras estructuras. Actúan como base de instalación de piezas guía, componentes de transmisión y otros componentes, y también son los principales portadores de carga de los robots lineales.
Las piezas de guía, como el riel de guía lineal, el riel de guía de rodillos y otras estructuras de guía, se determinan de acuerdo con las condiciones de trabajo y la precisión de posicionamiento.
Piezas motrices, estructura de cremallera, etc.
Control cabine
El gabinete de control, que equivale al cerebro de un robot lineal, recopila señales de entrada de sensores o botones a través de un controlador industrial para enviar instrucciones a una unidad ejecutora para que las ejecute de acuerdo con una acción determinada.
El manipulador de armadura tiene las siguientes características:
En el movimiento con múltiples grados de libertad, el ángulo espacial entre cada grado de libertad es un ángulo recto
Control automático, programación repetible, todos los movimientos se ejecutan según el programa.
Generalmente, consta de sistema de control, sistema de conducción, sistema mecánico, herramientas operativas, etc.
Flexible y multifuncional, porque las diferentes funciones de las herramientas operativas también son diferentes.
Alta confiabilidad, alta velocidad y alta precisión
Puede usarse en ambientes hostiles, trabajos a largo plazo y es fácil de operar y mantener.
Se pueden usar guías de rodillos para el eje móvil de cada robot, lo que tiene las ventajas de operación a alta velocidad, instalación y depuración convenientes, adecuado para aplicaciones de larga distancia y puede usarse en entornos hostiles.

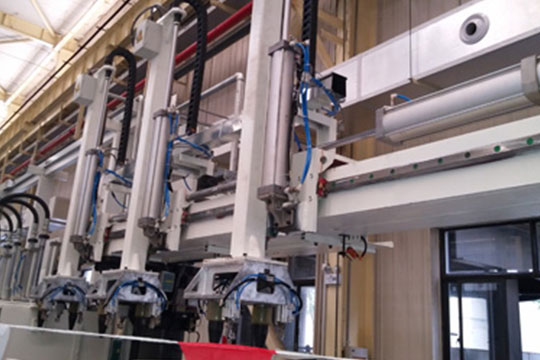

Manipulador automatizado de armaduras de ejes múltiples: mejora de la precisión y la eficiencia en la construcción industrial
En la construcción industrial moderna ha aumentado considerablemente la demanda de una manipulación automatizada y de alta precisión de los componentes estructurales. Las cerchas de gran escala, que sirven como estructuras de soporte fundamentales en fábricas, almacenes y edificios comerciales, requieren un montaje e instalación precisos para garantizar la seguridad y la integridad estructural. Los métodos tradicionales de manipulación manual son cada vez más insuficientes debido a la intensidad del trabajo, los riesgos de seguridad y las limitaciones para lograr una precisión constante. Como resultado, los manipuladores automatizados de vigas multieje se han convertido en equipos esenciales en la automatización de la construcción, abordando requisitos tanto de eficiencia como de precisión.
El mercado de la automatización de la construcción, particularmente en Europa y América del Norte, está siendo testigo de una rápida adopción de sistemas robóticos para el manejo estructural. Las regulaciones de seguridad, la escasez de mano de obra y el impulso para una entrega de proyectos más rápida han acelerado la demanda de manipuladores multieje capaces de manipular armaduras con una mínima intervención humana. Los sectores industriales como la fabricación de automóviles, el ensamblaje de maquinaria pesada y los proyectos de infraestructura a gran escala integran cada vez más estos sistemas para optimizar los flujos de trabajo de producción.
Un manipulador automatizado de armaduras de ejes múltiples es un sistema robótico diseñado para manipular, rotar, levantar y posicionar armaduras con alta precisión. El término "multieje" se refiere a la capacidad del manipulador para moverse a lo largo de múltiples ejes (normalmente seis grados de libertad), lo que permite movimientos espaciales complejos, incluidos cabeceo, balanceo y guiñada de vigas durante el montaje o la instalación.
Las tecnologías clave que sustentan estos manipuladores incluyen:
Sistemas de actuación robustos:Los actuadores hidráulicos, neumáticos o servoaccionados permiten un movimiento preciso y repetible a lo largo de cada eje.
Algoritmos de control avanzados:La planificación del movimiento en tiempo real garantiza un funcionamiento fluido y sin colisiones, incluso cuando se manipulan vigas irregulares o de gran tamaño.
Integración de sensores:Los sensores láser, codificadores y sensores de fuerza brindan retroalimentación para un posicionamiento preciso, equilibrio de peso y monitoreo de seguridad.
Interfaz hombre-máquina (HMI):Los controles de pantalla táctil o los controladores lógicos programables (PLC) permiten a los operadores configurar secuencias de movimiento y monitorear el estado del sistema.
En conjunto, estas tecnologías permiten a los manipuladores manipular armaduras pesadas y complejas de manera eficiente y al mismo tiempo mantener altos estándares de seguridad.
Un manipulador de celosías multieje automatizado típico consta de varios componentes clave:
Marco base:Una estructura robusta de acero o aluminio que aporta estabilidad y capacidad de carga.
Mecanismos de rotación y elevación:Las juntas multieje, a menudo accionadas por servomotores o cilindros hidráulicos, permiten la rotación y elevación controladas de la armadura.
Efector final o pinza:Personalizable para adaptarse a diferentes formas y tamaños de armazones, a menudo incorporando abrazaderas o sistemas de vacío.
Sistema de control:Los PLC o computadoras industriales coordinan los movimientos de los actuadores, la retroalimentación de los sensores y los enclavamientos de seguridad.
Los materiales de alta calidad, como el acero estructural, las aleaciones de aluminio reforzado y los revestimientos resistentes a la corrosión, mejoran la durabilidad, la capacidad de carga y la confiabilidad operativa. La precisión de la fabricación es crucial; Los errores de tolerancia en juntas o actuadores pueden afectar significativamente el rendimiento y la seguridad. El control de calidad implica pruebas rigurosas de los límites de carga, el rango de movimiento del eje y la precisión del sistema de control.
El rendimiento de un manipulador de truss multieje depende de múltiples factores:
Precisión del actuador:Los servomotores de alta resolución mejoran la precisión del posicionamiento.
Rigidez articular:Las robustas juntas mecánicas reducen la vibración y la desviación durante la elevación.
Software de control:Los algoritmos avanzados para la planificación del movimiento y la prevención de colisiones mejoran la seguridad operativa.
Mantenimiento y Lubricación:El mantenimiento regular garantiza un rendimiento constante y prolonga la vida útil de los componentes.
Consideraciones ambientales:El polvo, la humedad y las fluctuaciones de temperatura pueden afectar los sensores y los controles electrónicos, lo que requiere medidas de protección.
Garantizar que estos factores estén optimizados es esencial para lograr una operación consistente, confiable y segura.
Elegir un proveedor de confianza para manipuladores automatizados implica evaluar varios criterios:
Experiencia técnica:Los proveedores con experiencia en robótica multieje y automatización industrial brindan un mejor soporte para la personalización e integración.
Calidad de los componentes:Los actuadores, sensores y materiales estructurales de alta calidad garantizan una confiabilidad a largo plazo.
Soporte posventa:La capacitación, el mantenimiento y la disponibilidad de repuestos son fundamentales para minimizar el tiempo de inactividad.
Cumplimiento y Certificación:El cumplimiento de las normas internacionales de seguridad (CE, ISO) garantiza el cumplimiento legal y operativo.
Seleccionar el proveedor adecuado es una decisión estratégica que afecta directamente la eficiencia del proyecto, la longevidad del sistema y el retorno general de la inversión.
Si bien los manipuladores multieje automatizados ofrecen numerosas ventajas, persisten ciertos desafíos:
Alta Inversión Inicial:Los costos de capital para los manipuladores de alta precisión pueden ser significativos.
Integración compleja:Se requiere instalación y programación personalizadas para que coincidan con tipos de truss y diseños de flujo de trabajo específicos.
Requisitos de mantenimiento:Los sistemas hidráulicos o servos requieren inspección y calibración periódicas.
Capacitación del operador:Se necesita personal calificado para programar y supervisar las operaciones de manera segura.
Abordar estos desafíos implica equilibrar las consideraciones de costos con los beneficios operativos, invertir en capacitación adecuada y establecer rutinas de mantenimiento preventivo.
Los manipuladores de truss multieje encuentran aplicaciones en una amplia gama de entornos industriales:
Construcción Industrial:Manipulación y posicionamiento de cerchas de acero para almacenes, fábricas y edificios comerciales de gran escala.
Montaje de Maquinaria Pesada:Facilitar la instalación precisa de grandes estructuras de marco en la fabricación automotriz y aeroespacial.
Proyectos de Infraestructura:Ayudar en el montaje de armaduras de puentes, estructuras aéreas y estructuras de soporte de plantas de energía.
Construcción modular:Permite levantar y ensamblar módulos prefabricados de forma eficiente en obra.
En cada escenario, los manipuladores mejoran la eficiencia, reducen los costos laborales y mejoran la seguridad al minimizar el manejo manual de armaduras pesadas.
El futuro de los manipuladores de truss multieje está determinado por los avances tecnológicos y las tendencias del mercado:
Integración con IoT e Industria 4.0:El monitoreo en tiempo real, el mantenimiento predictivo y la operación remota mejoran la productividad.
Robótica Adaptativa:Los manipuladores impulsados por IA pueden ajustar las estrategias de manipulación en función de la forma, el peso y las condiciones ambientales de la armadura.
Materiales ligeros:El uso de aleaciones y compuestos avanzados reduce el consumo de energía y mantiene la capacidad de carga.
Sistemas Modulares y Móviles:Demanda creciente de manipuladores que puedan trasladarse rápidamente entre las obras de construcción.
Enfoque de sostenibilidad:Los actuadores energéticamente eficientes y los revestimientos respetuosos con el medio ambiente se alinean con las iniciativas de construcción ecológica.
Estas tendencias indican un crecimiento continuo en la adopción, particularmente en proyectos de construcción a gran escala y de alta precisión.
P1: ¿Qué capacidad de carga pueden manejar los manipuladores de truss multieje?
R1: Dependiendo del diseño, los manipuladores industriales pueden manipular armazones que pesan desde unos pocos cientos de kilogramos hasta varias toneladas.
P2: ¿Son los manipuladores compatibles con todos los diseños de truss?
R2: La mayoría de los sistemas ofrecen pinzas o efectores finales ajustables, pero es posible que se requiera personalización para perfiles de armadura únicos.
P3: ¿Cómo se garantiza la seguridad del operador?
R3: Las características de seguridad incluyen detección de colisiones, paradas de emergencia, enclavamientos y zonas de movimiento restringido.
P4: ¿Se pueden integrar los manipuladores con los flujos de trabajo de construcción existentes?
R4: Sí, con una evaluación y programación adecuadas del sitio, los manipuladores se pueden sincronizar con grúas, estaciones de ensamblaje y sistemas de transporte.
Conclusión
Los manipuladores automatizados de vigas multieje representan una tecnología transformadora para la construcción industrial, que combina precisión, seguridad y eficiencia. Al aprovechar los sistemas de actuación avanzados, la integración de sensores y un software de control sólido, estos sistemas abordan desafíos clave en el manejo de grandes estructuras. Para las partes interesadas B2B, seleccionar el manipulador y proveedor adecuados garantiza mejores cronogramas de proyecto, costos laborales reducidos y una mayor integridad estructural. A medida que la tecnología continúa evolucionando, los manipuladores multieje desempeñarán un papel central en la construcción moderna, permitiendo prácticas de construcción más inteligentes, seguras y eficientes.
